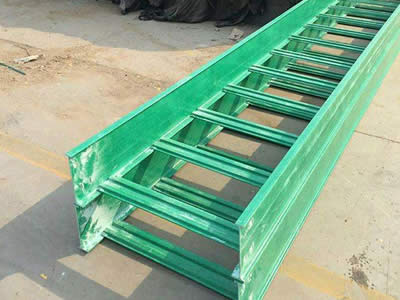

玻璃钢梯式电缆桥架

玻璃钢电缆桥架既有金属桥架的刚性,又有玻璃钢桥架的韧性,耐腐蚀性能好、抗老化性能强。能广泛应用于石油、化工、电力、轻工、电视、电讯等方面。

机械强度高,它既有金属桥架的刚性又有玻璃钢桥架的韧性,耐腐蚀性能好、抗老化性能强、造型美观、安装方便、使用寿命长。环氧树脂及环氧树脂复合型电缆桥架适合在强腐蚀环境、大跨距、重载荷条件下使用。

一、 种类:

1. 按材料分

1)钢质电缆桥架(不锈钢)

2)铝合金电缆桥架

3)玻璃钢电缆桥架(手糊和机压两种)

4)防火阻燃桥架(阻燃板(无机)、阻燃板加钢质外壳、钢质加防火涂料)

2. 按形式分

1) 槽式

2) 托盘式

3) 梯级式

4) 组合式

3. 按表面处理分

1)冷镀锌及锌镍合金

2)喷塑

3)喷漆

4)热镀锌

5)热喷锌

二、 执行标准:

1. JB/T10216-2006《电控配电用电缆桥架》

2. 企业标准:Q/321182AEG001-1997

3. QB/T1453-92电缆桥架

4. JB/T6743-93户内户外钢制电缆桥架防腐环境技术要求

5. DB32/144-1996电缆用防火槽合

标准适用范围:有于工业与民用建筑室内外、高低压输配电工程的电缆桥架。

三、 技术条件:

1. 正常使用条件

1) 安装地点的海拔高度不超过2000米。

2) 不同气候的环境选用不同气候环境等级的参数、按温度、湿度、防火等情况选定。

2. 特殊使用条件

1) 敷设在不同化学腐蚀环境:盐雾、硫化氢、氯化氢等。

2) 敷设在消防线路中。

3) 敷设在海拔2000米以上。

3. 电缆桥架的结构要求

1) 防护等级:无孔托盘(槽式)户内不低于IP30 户外不低于IP33

2) 防护等级:耐火桥架 户内不低于IP40 户外不低于IP44

材料应符合自身的相关标准

钢制宜采用冷轧钢板GB/T700-1988 GB/T11253

铝制 GB/T3880和GB/6892

玻璃钢 GB/T15568

耐火桥架 GB8624-1997中B级

3) 常用规格

高 40 50 60 80 100 150 200

宽 60 80 100 150 200 250 300 400 500 600 800 1000 1200

4) 板材厚度

钢制桥架允许最小板厚:

宽B 允许最小板厚&

B1<00 1.0

100≤B<150 1.2

150≤B<400 1.5

400≤B≤800 2.0

800<B<1000 2.5

1000<B<1200 3.0

连接片的厚度至少按桥架同等板厚选用也可选厚一个等级

盖板的板厚可以按桥架的厚度选低一个等级

5) 直通的长度:L=2000 L=3000 L=4000 L=6000 L=8000

四、 桥架检验

1. 依据企业标准对桥架检验

2. 检验程序及检测方法

1) 外观:桥架镀、涂表面应符合表2规定、检测方法、目测法

2) 外形:两对边应平行,两侧边对底边应垂直,断面形状应端正,无弯曲、扭曲、裂纹、边沿毛刺等缺陷

3) 汇线槽应光滑、平整、无损伤电缆绝缘,凸起和尖角 目测法

3. 表面处理

桥架表面应根据工作环境的要求进行镀、涂防护处理,各种防护层的厚度和附着力应符合表3的规定。

1) 厚度 热镀锌桥架主体对1.5~3mm厚度,最小平均厚度≥65am,最小局部厚度60am >3mm厚度 60am局部65am

检测标准:GB/T13912-92

检测方法:用磁性测厚仪检测。

2) 电镀锌或锌镍合金

桥架主体≥12 am 附注(93)

3) 喷涂或喷漆

桥架主体≥50 am检测方法 按GB1764 磁性测厚仪

4) 附着力——镀涂层对底材的粘合牢度

热镀锌按附录B试验应不脱落

5) 电镀锌和锌合金

按附录B试验应不脱落

6) 喷涂或喷漆

不低于GB1720中的3级,检验用附着力测定仪。

4. 光泽度

防护处理的表面光泽应不低于60%。

检测方法:按GB1743,油膜光泽度测定法,用光泽度仪测量数字直接显示。

5. 耐盐雾性

表面防护层应具有表4中规定的3级耐盐雾性。

6. 制造精度

1) 桥架的长度极限偏差

当长度小于等于2米时,极限偏差为±2mm,当长度大于2mm时,极限偏差±4mm

2) 桥架的宽度极限偏差

当宽度大于400mm时,极限偏差为±4mm,当宽度小于等于400mm时,极限偏差为±3mm

说明:盖板取正偏差,槽底宽取负偏差

3) 桥架表面平面度允差

热镀锌防护处理平面度允差每米不大于8mm

电镀锌和喷漆,防护处理平面度允差每米不大于4mm

4) 托臂自由状态时垂直高度允差为上翘1/100

5) 其它尺寸公差按GB1804-V (标准中最粗级)

7.接地喷涂桥架应有良好的接地,桥架用连接板连接时,任一未喷涂点与接地端子间的连接电阻不大于0.1欧姆
